L'intelligenza artificiale sta finalmente risolvendo i problemi quotidiani del BIM con cui hai a che fare da anni. Non le appariscenti dimostrazioni, ma il lavoro noioso e ripetitivo che distrugge silenziosamente i tuoi impegni.
Abbiamo superato la fase sperimentale. Moderni strumenti di intelligenza artificiale è in grado di ripulire le nuvole di punti, trasformare gli schizzi in dati BIM strutturati e persino generare layout di edifici completi che soddisfano effettivamente il codice.
In questa guida, salteremo l'hype e esamineremo i principali casi d'uso dell'IA nel BIM, gli strumenti che vale davvero la pena usare, come migliorano i workflow reali e dove si inseriscono nel tuo processo.
Immergiamoci.
L'IA BIM non è solo un'altra tendenza tecnologica. Offre miglioramenti misurabili nel modo in cui si progettano, coordinano, gestiscono e documentano gli edifici.
Ricordi di aver passato ore a etichettare pareti, porte e finestre nel tuo modello? Ogni singolo elemento deve essere classificato prima che il modello diventi utile come dato BIM.
Gli algoritmi di machine learning analizzano la geometria 3D e classificano automaticamente gli elementi dell'edificio in base agli standard IFC. Il tuo compito è concentrarti sul design stesso e lasciare che l'IA gestisca la classificazione BIM con un clic. Il la precisione raggiunge il 95% sugli elementi standard. Le geometrie personalizzate complesse potrebbero richiedere una revisione manuale, ma risparmiate comunque ore per modello.
I dati delle nuvole di punti sono incredibilmente ricchi e incredibilmente disordinati. Una tipica scansione laser di un edificio di 10.000 piedi quadrati genera circa 500 milioni di punti dati. Trovare i muri in quel caos significava settimane di tracciamento manuale.
Gli algoritmi di apprendimento AI da scansione a BIM possono identificare automaticamente gli elementi architettonici, vedere i modelli nella densità e nell'orientamento dei punti, trovare spazi vuoti e identificare correttamente le forme. Alcuni strumenti, come Aurivus, vanno oltre aggiungendo un rilevamento specializzato per i sistemi MEP.
Il rilevamento standard delle interferenze genera centinaia di falsi positivi che è necessario selezionare manualmente. Al contrario, il rilevamento delle interferenze basato sull'intelligenza artificiale apprende dai progetti passati per identificare ciò che conta davvero e se si tratta di un grave conflitto strutturale o di un problema minore che gli appaltatori risolvono in genere in loco.
AI e BIM lavorano insieme qui, quindi invece di 500 scontri casuali, ottieni 20 problemi ad alta priorità che richiedono un'attenzione immediata.
L'intelligenza artificiale per il BIM ottimizza tutto ciò che è più importante per il tuo progetto, dalla luce solare ottimale alla disposizione dei parcheggi. Alimenta il sistema con i limiti del tuo sito, gli ostacoli, i requisiti di suddivisione in zone, i tassi di parcheggio e i requisiti di combinazione di unità. Gli algoritmi generano ogni possibile configurazione che soddisfi questi vincoli. TestFit, ad esempio, può produrre 3.000 piani di sito validi in meno di 10 secondi su un laptop standard.
Il tuo modello BIM contiene modelli che prevedono problemi futuri. L'intelligenza artificiale nella modellazione BIM può individuare questi modelli confrontando il tuo progetto con migliaia di progetti completati.
Forse la vostra particolare combinazione di altezza del soffitto e dimensione del condotto causa costantemente problemi di coordinamento. Oppure i dettagli della vostra facciata continua assomigliano a quelli che spesso necessitano di modifiche sul campo. Riceverai avvisi tempestivi sui problemi mesi prima che si verifichino, con raccomandazioni specifiche per la prevenzione.
BricsCAD BIM offre l'automazione più pratica per la modellazione quotidiana. Quando lo si esegue, il sistema analizza ogni solido del modello, controllando proporzioni, connessioni e contesto per determinare cosa rappresenta ciascun elemento.
Ciò che distingue BricsCAD è la funzione PROPAGATE. Modella una giunzione complessa da parete a pavimento una sola volta con tutti gli accumuli di strati e le rotture termiche appropriate. PROPAGATE trova tutte le condizioni simili nell'edificio e replica automaticamente tali dettagli. Inoltre, gestisce le variazioni in modo intelligente. Se una giunzione ha un angolo o una dimensione leggermente diversi, questo strumento BIM AI regola i dettagli per adattarli.

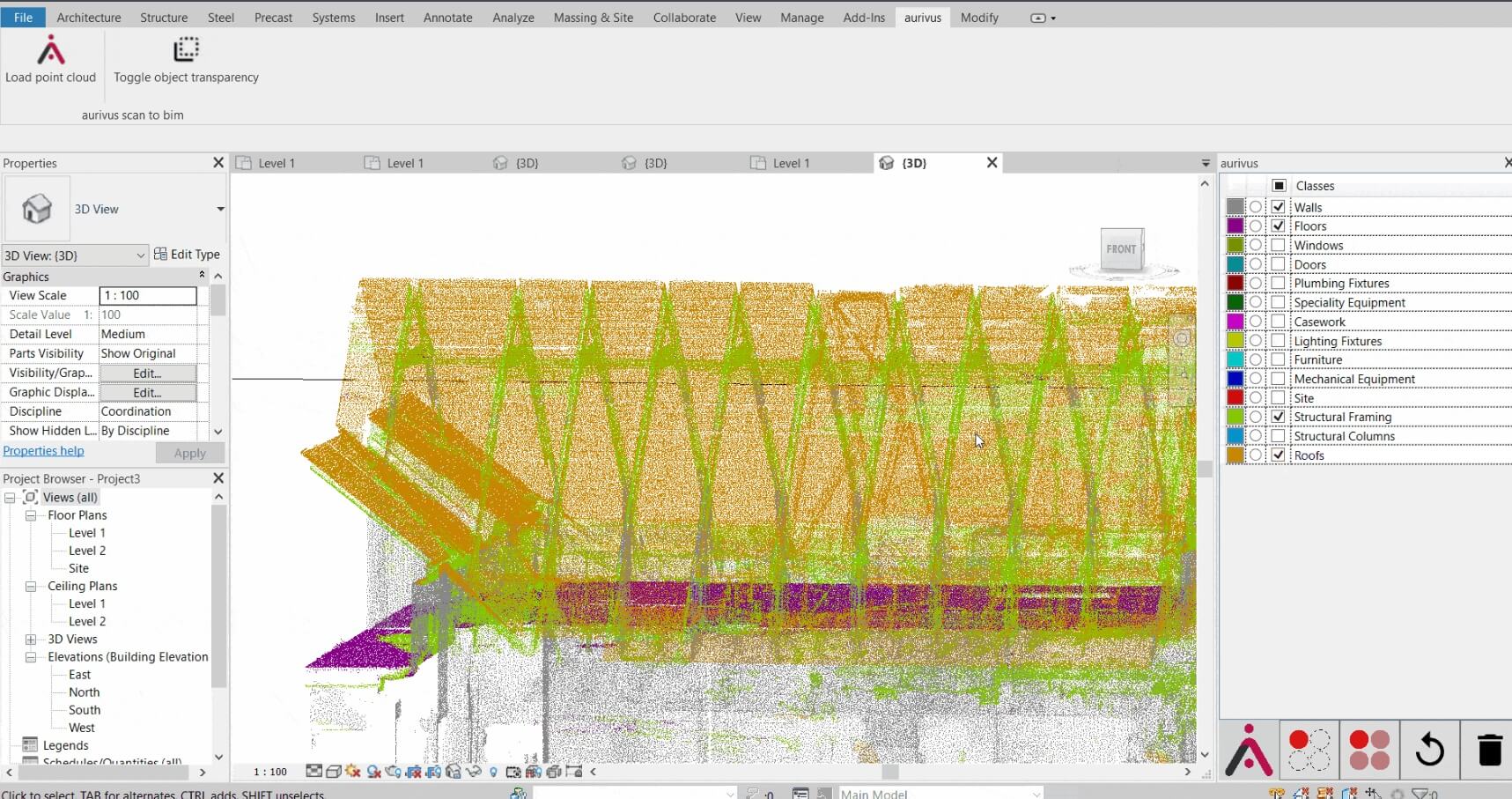

Aurivus è specializzata nel rendere immediatamente utili le nuvole di punti. Carica i dati di scansione e l'IA inizia a identificare gli oggetti automaticamente. Il sistema rileva persino i mobili e li contrassegna come disordine nascondibile.
L'integrazione con Revit è il punto in cui questo strumento BIM AI brilla davvero. Gli elementi rilevati dall'intelligenza artificiale vengono convertiti direttamente in famiglie Revit native. Per i progetti che prevedono l'uso di materiali MEP, Aurivus può ridurre i tempi di modellazione fino al 70%. Un impianto farmaceutico con migliaia di tubi la cui modellazione manuale richiederebbe mesi può essere lavorato in due settimane.
PointCab adotta un approccio leggermente diverso all'IA da scansione a BIM. Importi dati da nuvole di punti, utilizzi gli strumenti di vettorizzazione e sezionamento di Origins e, con il plug-in dedicato, invii la geometria selezionata direttamente in Revit, ArchiCAD o BricsCAD. Questo software è indipendente dalla piattaforma; esporta in formati CAD/BIM e supporta più sistemi.

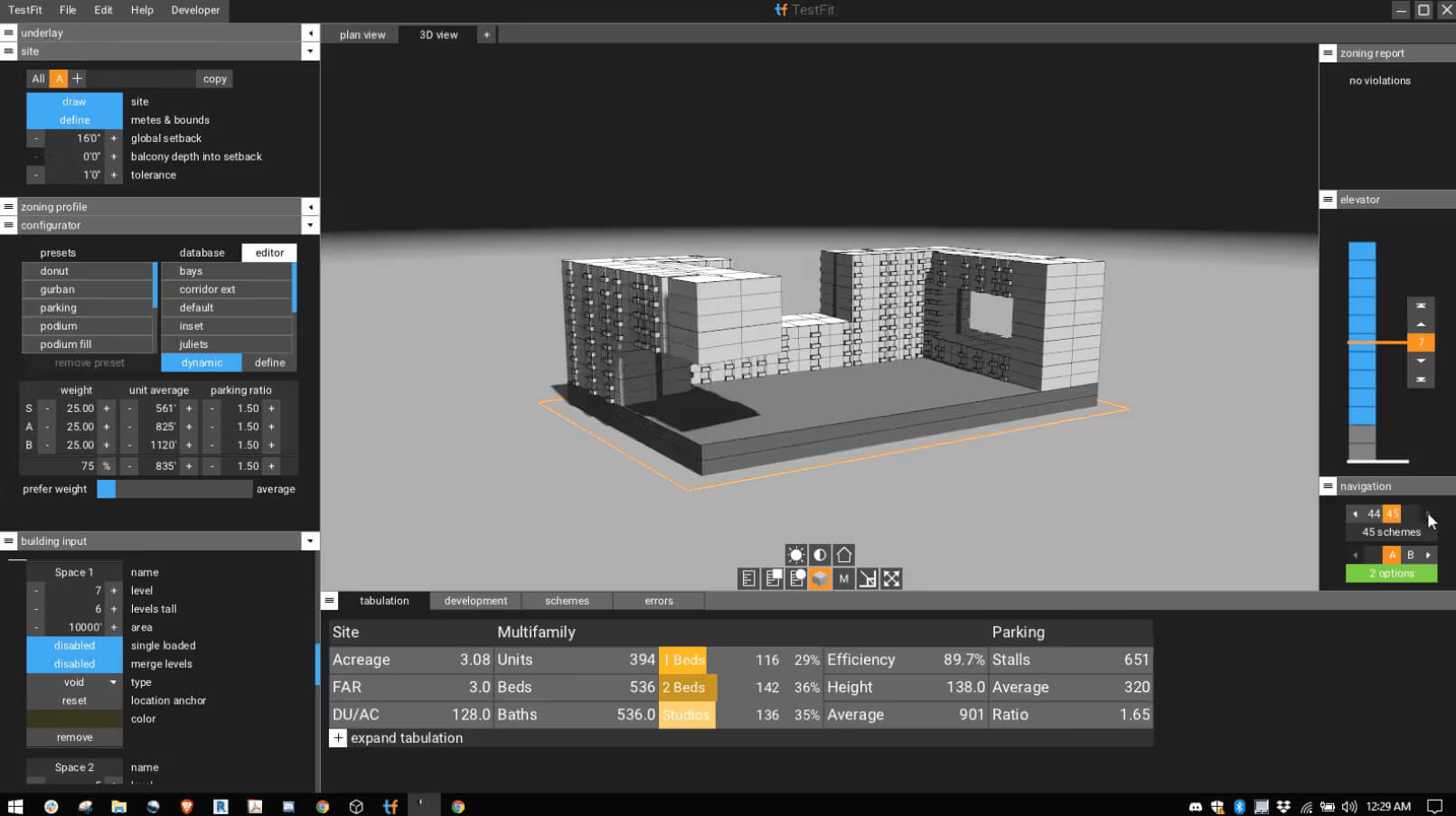

TestFit modifica i workflow con velocità. Regola l'arretramento di 1,5 metri e guarda centinaia di opzioni riconfigurarsi all'istante. Cambia il mix di unità da 60/40 con una camera da letto/due camere da letto a 50/50 e visualizza i layout aggiornati in tempo reale. Ogni opzione mostra numeri concreti, ad esempio 186 unità, 279 posti auto, 1,2 milioni di costi di costruzione, 18% di ROI.
TestFit ha recentemente aggiunto l'analisi delle offerte basata sull'intelligenza artificiale. Inserisci il costo del terreno, il budget di costruzione e dettagli come gli affitti target. Il sistema identifica quali configurazioni generano effettivamente profitti.

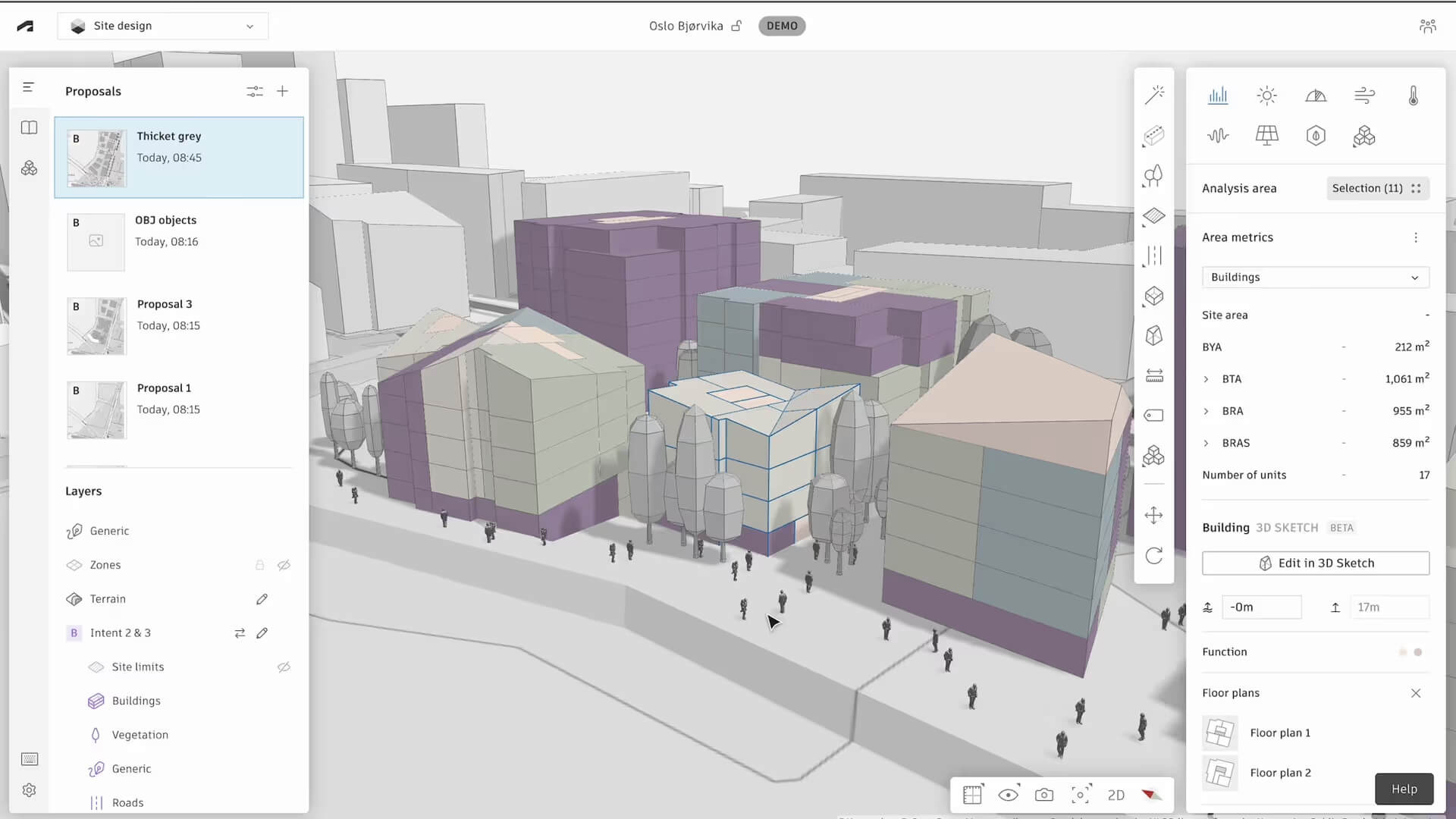

Autodesk Forma (la piattaforma che ha assorbito Spacemaker) opera su scala urbana. Mentre TestFit si concentra sui singoli lotti, Forma analizza interi quartieri. La piattaforma BIM basata sull'intelligenza artificiale esegue centinaia di simulazioni ambientali, traccia le ombre durante tutto l'anno, prevede i livelli di rumore delle strade vicine e suggerisce orientamenti e altezze ottimali degli edifici sulla base di tutti i fattori correlati combinati.
L'integrazione con Revit significa che la tua analisi ambientale rimane connessa al tuo modello BIM. Le modifiche in Revit attivano automaticamente nuove analisi in Forma.
SWAPP attacca il compito più noioso dell'architettura: produrre documenti di costruzione. Inserisci il tuo modello 3D e l'intelligenza artificiale di SWAPP genera set di disegni completi, tra cui sezioni, prospetti, dettagli, abachi delle porte, abachi delle finiture e tutto il resto.
BIM e AI collaborano qui per comprendere le convenzioni di disegno. Il sistema controlla anche i codici edilizi locali. Stai lavorando a un progetto in California? SWAPP applica i requisiti del Titolo 24.
I risparmi di tempo sono sbalorditivi. Un edificio per uffici di 50.000 piedi quadrati richiede in genere più di 100 fogli di documenti di costruzione. La loro produzione manuale richiede 3-4 settimane. SWAPP genera lo stesso set in poche ore, pronto per la revisione e il perfezionamento umano. Riduce i tempi di documentazione fino al 70%.

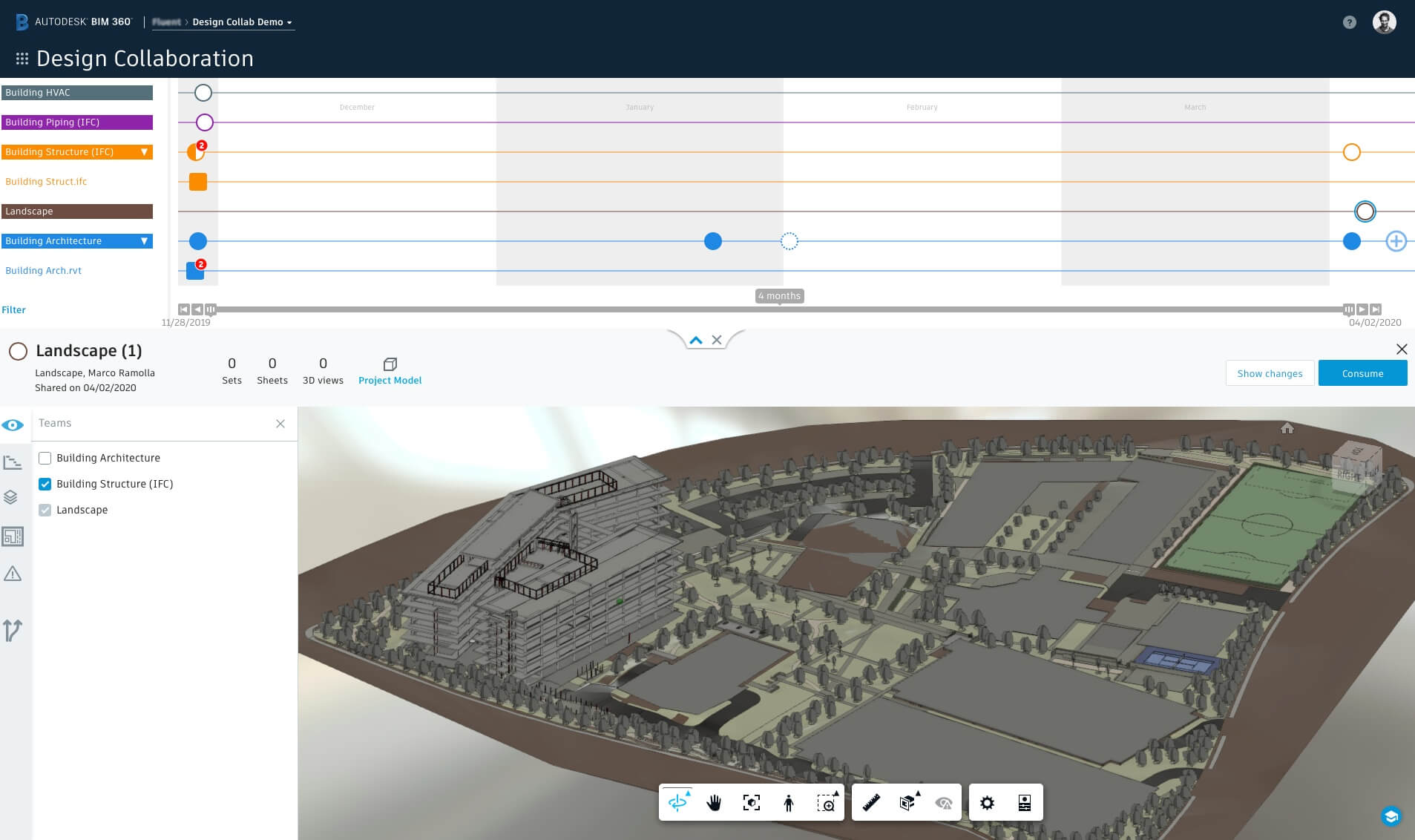

Autodesk BIM 360 utilizza l'apprendimento automatico in tutto il portafoglio di progetti. Il suo software AI BIM esamina i modelli presenti in altri progetti per prevedere i problemi del tuo. Se i progetti con sistemi strutturali e layout meccanici simili incontrano costantemente problemi di coordinamento nel plenum del soffitto, verrai avvisato durante la progettazione.
Anche la gestione dei documenti diventa intelligente. L'intelligenza artificiale supporta un'elaborazione più intelligente degli invii e delle RFI, aiutando i team a vedere quali RFI necessitano di risposte immediate. Le liste di controllo della qualità vengono precompilate in base allo specifico lavoro ispezionato.

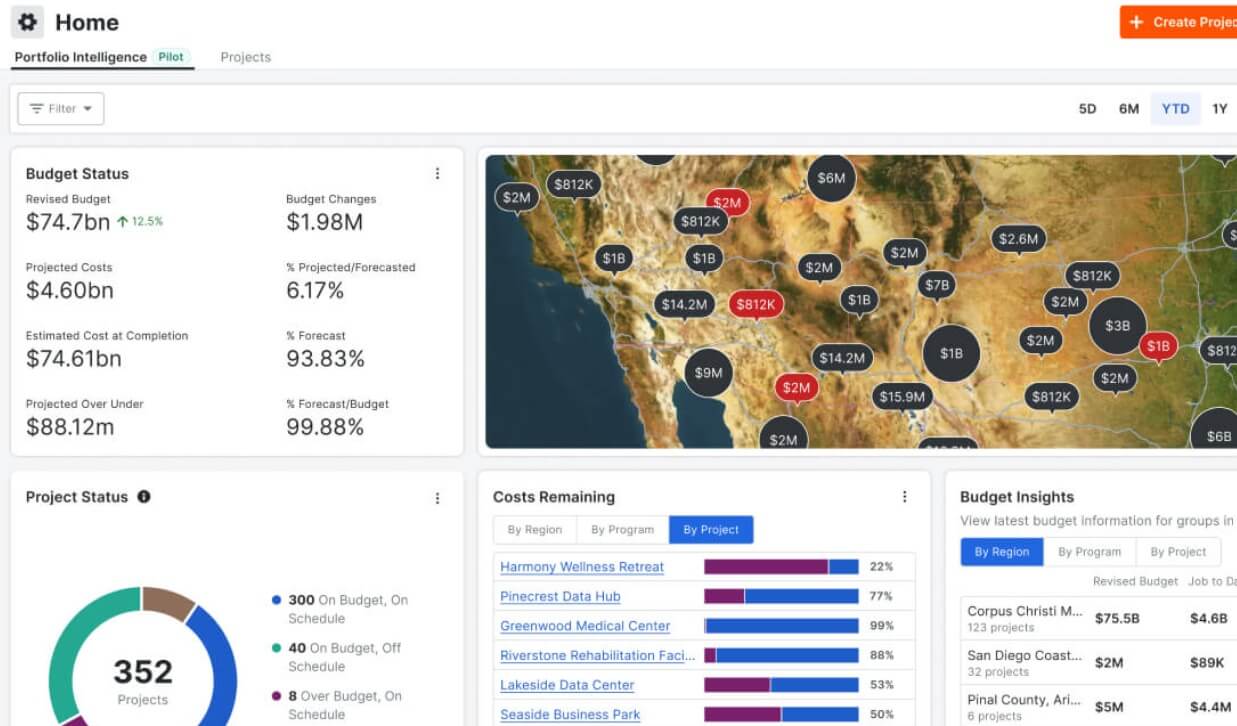

Procore utilizza l'apprendimento automatico per scansionare i dati del progetto e segnalare i primi segnali di problemi. Helix Intelligence ordina le RFI per settore, individua i problemi ricorrenti e mostra come il progetto si confronta con le prestazioni tipiche del settore. Con parametri di riferimento come una risposta media di RFI su 7,3 giorni e un tasso di revisione e reinvio del 9,2% per gli invii, il sistema evidenzia i punti in cui il processo inizia a fallire.
OpenSpace crea una registrazione visiva basata sull'intelligenza artificiale dello stato di avanzamento della costruzione. Ma la vera magia avviene quando l'IA confronta le immagini nel tempo. Il sistema traccia automaticamente la percentuale di completamento nelle aree che può misurare dalle immagini acquisite. Identifica le deviazioni dal modello BIM, evidenziando i punti in cui le condizioni di costruzione non corrispondono alle intenzioni progettuali.
Autodesk Generative Design porta l'intelligenza artificiale direttamente in Revit per l'ottimizzazione dettagliata della progettazione. Definisci i tuoi obiettivi di progettazione, stabilisci i vincoli e lascia che l'IA esplori le opzioni utilizzando algoritmi genetici. Ogni generazione di soluzioni impara da quella precedente, evolvendosi verso progetti ottimali.

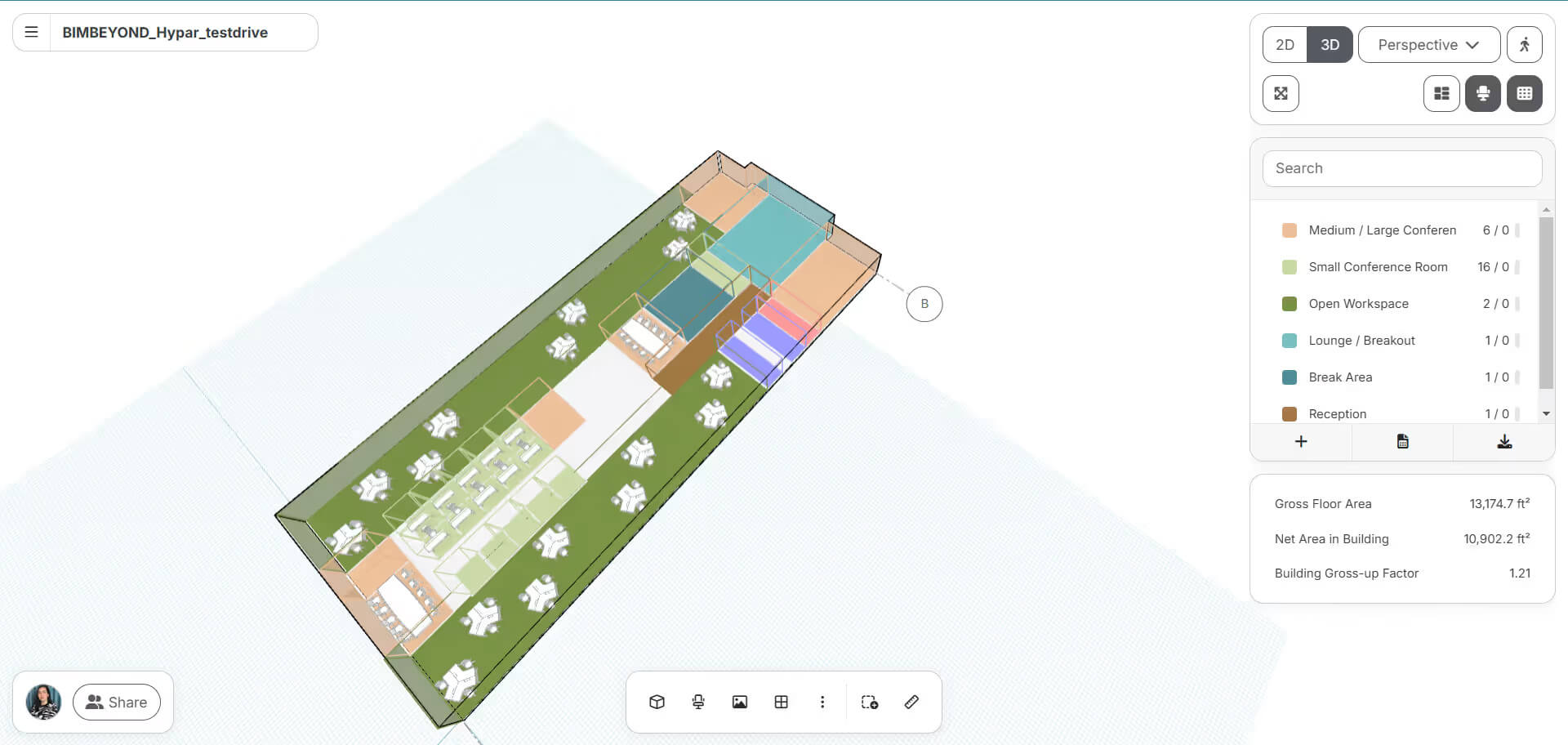

Hypar, d'altra parte, adotta un approccio basato sul codice all'IA e al BIM (ma supporta anche strumenti parametrici/visivi). Se non ti piace fare clic sulle interfacce, scrivi algoritmi che generano edifici. La piattaforma fornisce funzioni predefinite per elementi comuni. Combinali in modo programmatico per creare generatori di edifici specifici per le tue esigenze.
Finch si concentra esclusivamente sull'ottimizzazione delle unità residenziali all'interno di involucri edilizi definiti. Indicagli il perimetro dell'edificio e la posizione principale. Finch genera layout di unità ottimizzati che massimizzano l'area affittabile garantendo al contempo che ogni unità sia effettivamente vivibile.
L'integrazione con Grasshopper è particolarmente potente. Le facciate parametriche rispondono automaticamente alla disposizione delle unità: modificate la combinazione di unità e la facciata si aggiorna di conseguenza.
Eccone altri Strumenti di intelligenza artificiale di Grasshopper per portare il tuo workflow un passo avanti.
L'intelligenza artificiale in BIM genera edifici completi a partire da requisiti di base. Non si tratta di modelli volumetrici ma di progetti dettagliati con sistemi MEP e conformità al codice integrati. Inserisci il tuo programma, i vincoli del sito e le preferenze di progettazione. L'intelligenza artificiale crea un modello BIM completamente coordinato pronto per lo sviluppo.

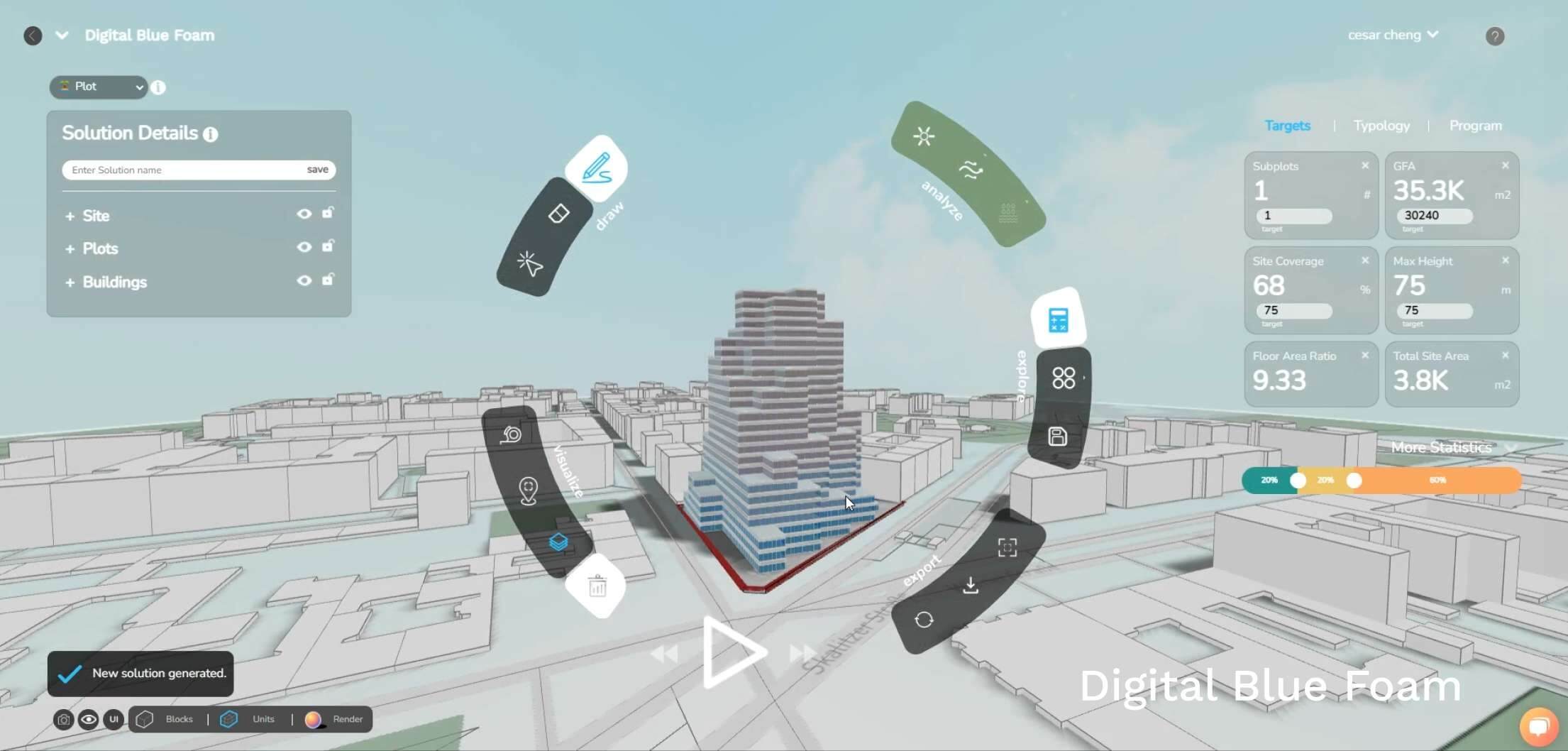

Questo strumento combina la generazione di moduli basata sull'intelligenza artificiale con un'analisi ambientale approfondita. La piattaforma ottimizza simultaneamente il guadagno solare, il comfort del vento, le viste e i costi di costruzione. Ogni iterazione di progettazione include metriche prestazionali dettagliate.
Per i progetti urbani in cui la certificazione di sostenibilità è obbligatoria, Digital Blue Foam può ridurre i tempi di iterazione del progetto dell'80%. L'intelligenza artificiale nel BIM garantisce che ogni opzione soddisfi i requisiti LEED o WELL prima di perdere tempo a svilupparla.
Se sei un utente Revit, abbiamo anche scritto una guida separata dedicata a Plugin AI per Revit.
Molte aziende che hanno adottato precocemente l'intelligenza artificiale stanno già registrando reali guadagni in termini di velocità, precisione e consegna. Ecco alcuni esempi tratti da storie reali di clienti.
I numeri delle aziende reali che utilizzano strumenti di intelligenza artificiale per il BIM raccontano la vera storia. Nei workflow da scansione a BIM, piattaforme come Aurivus affermano che i tempi di modellazione possono essere ridotti di circa il 50%, a seconda della complessità del progetto.
La classificazione BIM basata sull'intelligenza artificiale mostra vantaggi simili. Secondo quanto riferito, gli strumenti di classificazione automatizzata di BricsCAD BIM riducono significativamente l'etichettatura manuale e l'assegnazione degli elementi, con le ore rimanenti dedicate alla revisione della geometria dei casi speciali che l'IA non ha mai visto prima.
Gli utenti di TestFit descrivono costantemente le principali compressioni nelle tempistiche degli studi di fattibilità. Pubblicato i casi di studio mostrano team che completano gli studi precoci sul rendimento in un giorno anziché nelle due settimane standard. Aziende come Ware Malcomb e BSB Design riferiscono risparmiando 300k in ore non fatturabili entro il primo anno di utilizzo dell'IA nel BIM.
Ciò che accomuna tutte queste aziende è che stanno ottenendo più lavoro semplicemente perché possono rispondere alle RFP più velocemente con informazioni migliori.
L'intelligenza artificiale non si stanca alle 16:00 né si perde qualcosa dopo aver fissato gli schermi per 8 ore. Le aziende che utilizzano strumenti BIM AI segnalano una drastica riduzione degli errori di documentazione.
Un recente case study su un progetto residenziale del G+13 ne ha quantificato l'impatto: il rilevamento precoce delle interferenze abilitato dal BIM ha impedito un singolo grave conflitto del valore di circa 4.400 dollari USA in rielaborazione.
Per quanto riguarda la classificazione, ricerca dimostra che l'intelligenza artificiale è in grado di distinguere gli scontri significativi dal rumore con una precisione fino al 95%. L'effetto cumulativo è semplice: meno sorprese sul campo e meno costose interruzioni a valle.
I team che utilizzano strumenti di pianificazione basati sull'intelligenza artificiale stanno riscontrando guadagni misurabili sia in termini di rendimento che di prestazioni ambientali.
A Copenaghen, il progetto pilota UN17 Village ha utilizzato Spacemaker (ora parte di Autodesk Forma) per testare alternative di progettazione e raggiunto il 6% più appartamenti rispetto al loro schema di base. Lo stesso processo ha anche migliorato le condizioni del cortile, portando l'esposizione al sole da zero a poco più di sei ore al giorno.
Un finlandese case study ha documentato 70 siti valutati nell'arco di un progetto pilota di quattro mesi, con una riduzione dei tempi di valutazione interna di circa il 50% per sito.
Usa questi suggerimenti per affinare i tuoi workflow BIM e ottenere il massimo dagli strumenti basati sull'intelligenza artificiale.
Ogni azienda pensa che il proprio lavoro sia completamente personalizzato. Quindi dedicano circa l'80% del loro tempo ad attività ripetitive.
Anche i progetti più personalizzati hanno elementi standard. L'intelligenza artificiale gestisce le parti ripetitive in modo che tu possa concentrarti su ciò che è effettivamente unico. L'ufficio di Frank Gehry utilizza strumenti di progettazione computazionale. Se l'intelligenza artificiale funziona per le loro geometrie complesse, funzionerà per le tue.
Calcola il costo reale del lavoro manuale. Supponiamo che il tuo modellista ti costi 35 dollari all'ora. Se dedicano solo 2 ore alla settimana ad attività che l'intelligenza artificiale potrebbe automatizzare, si tratta di 3.640 dollari all'anno. La maggior parte degli strumenti di intelligenza artificiale BIM costa meno di quella per utente.
Inizia con opzioni convenienti che risolvono problemi costosi. Un investimento mensile di 500 dollari si ripaga da solo se consente di risparmiare 14 ore al mese. È meno di uno studio di fattibilità.
I primi strumenti di intelligenza artificiale commettevano errori frequenti. Tuttavia, il software BIM AI di attuale generazione che utilizza il moderno machine learning raggiunge una precisione del 90-95% sugli elementi standard. Sì, dovrai rivedere e modificare, ma correggere il 5% delle classificazioni è meglio che crearne il 100% manualmente.
Ancora più importante, gli errori dell'IA sono coerenti e prevedibili. Gli errori umani casuali sono più difficili da rilevare.
Gli strumenti BIM AI necessitano di dati puliti e organizzati. Stabilisci convenzioni di denominazione prima di implementare l'IA. Configura file modello ottimizzati per i workflow di intelligenza artificiale e includi tutti i componenti, i materiali e le impostazioni standard necessari ai tuoi strumenti di intelligenza artificiale per funzionare correttamente.
La maggior parte degli strumenti BIM AI non richiede supercomputer. TestFit funziona su laptop standard. BricsCAD BIM elenca specifiche modeste (GPU VRAM da 8 GB, CPU mainstream) per la modellazione di routine. Gli strumenti basati sul cloud come Forma richiedono solo una buona connessione Internet.
Gli strumenti da scansione a BIM, tuttavia, richiedono più potenza. L'elaborazione di nuvole di punti trae vantaggio da un hardware più potente, ad esempio 32 GB di RAM e schede grafiche dedicate. Ma stai ancora cercando workstation da 3.000-5.000 dollari, non mostri da oltre 10.000 dollari.
Strumenti di intelligenza artificiale basati sul cloud richiedono una connessione Internet affidabile. Disponi di una connettività di backup per scadenze critiche. Scarica i risultati chiave localmente in caso di problemi di connessione.
Stabilisci protocolli chiari per i contenuti generati dall'intelligenza artificiale. Chi verifica le classificazioni dell'IA? Chi approva i risultati della progettazione generativa? Documenta queste decisioni prima che sorgano problemi.
La chiave è abbinare lo strumento ai tuoi punti deboli effettivi. L'intelligenza artificiale nel BIM non significa sostituire architetti o ingegneri. Si tratta di eliminare le parti noiose del lavoro in modo da potersi concentrare sulla progettazione, sulla risoluzione dei problemi e sulla realizzazione di edifici migliori.
Inizia con uno strumento che risolve un problema reale che affronti ogni giorno. Una volta constatati i risparmi di tempo e i miglioramenti della qualità, ti chiederai come hai fatto a lavorare senza di esso.
L'intelligenza artificiale in BIM non è più una cosa piacevole da avere. Le aziende che utilizzano strumenti basati sull'intelligenza artificiale stanno riducendo settimane di lavoro manuale, realizzando modelli più velocemente e fornendo una documentazione più pulita. Se i tuoi concorrenti stanno velocizzando il loro workflow con l'intelligenza artificiale, attenersi alla vecchia maniera ti mette semplicemente indietro.
